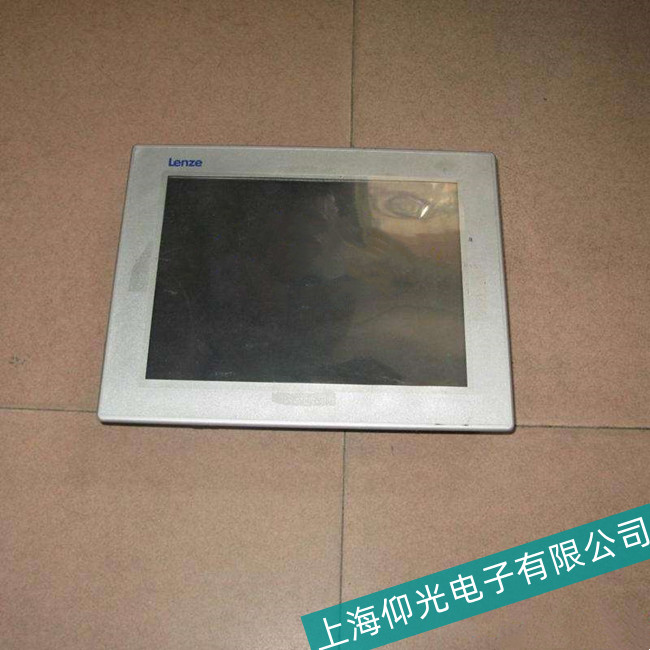

四川倫茨EVF8203-E觸摸屏通電無顯示故障分析維修
四川倫茨觸摸屏維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務
倫茨觸摸屏通電無顯示故障分析維修
倫茨觸摸屏通電后主板蜂鳴器鳴響正常,但顯示屏無任何亮光檢修:8255顯示器電路板鳴響正常說明CPU工作正常,應該先查顯示屏的供電。一般機器的供電故障有問題這也是會導致觸摸屏無顯示故障的。倫茨觸摸屏的主控板上有兩路電源接入顯示器,一路12V,一路5V,其中5V提供顯示器CPU和邏輯芯片的電壓,12V提供一個開關電源的輸入電壓,開關電源再輸出100V的直流電壓提供給驅動芯片來控制點亮像素點找到開關變壓器旁邊的開關管,整機通電后用萬用表測量柵極對源極電壓,只有明顯偏低,再用示波器測柵極對源極波形,沒有測到PWM脈沖波。順著柵極往前級找,發現PwM信號是從一個PWM芯片發出,經過一個100電阻接到開關管的柵極。沒有PWM信號,說明開關電源沒有正常起振這會導致電源起振故障還需要檢測一下芯片。
倫茨觸摸屏無顯示故障芯片的檢測：
1.芯片的供電電源不正常;
2.芯片的外圍元件有損壞導致不起振;
3.芯片本身損壞。
四川倫茨EVF8203-E觸摸屏通電無顯示故障分析維修總結：以上是倫茨觸摸屏通電無顯示故障的分析維修方法，可以更好的進行觸摸屏維修，如若不能解決您的問題，可以送至上海仰光電子進行維修。
上海仰光電子維修公司可以維修倫茨觸摸屏出現像黑屏、暗屏、藍屏、花屏、白屏、液晶屏損壞、主板燒壞、觸摸失靈、安平、亂碼、死機、圖像有干擾紋、燒保險、圖像抖動、按鍵無反應、電源板故障、無背光、反復重啟、個別區域不能觸摸、觸摸偏移、高壓板故障、報警等等。
